Quantifoil

Quantifoil Micro Tools GmbH成立于1999年，位于德國耶拿，是一家以持續改進和可持續發展為目標，以客戶服務為核心的優秀企業。公司集研發生產銷售為一體，主要研發生產電子顯微鏡實驗中的量子箔微型工具，促進結構解析行業的發展。

得益于我們不斷的研發支出，目前，QUANTIFOIL擁有用于掃描電鏡的多種幾何形狀的網格量子箔，其中，以Holey碳薄膜尤其突出，是全球第一個孔洞尺寸、形狀和排列的多孔支撐箔。

通過不斷擴大產品范圍，至今為止，該公司的產品涵蓋了25種不同的幾何形狀的支撐金屬箔。客戶涵蓋全球30個國家，多年來為多項研究添磚加瓦。

Company Profile

Quantifoil Micro Tools manufactures and markets its proprietary QUANTIFOIL?support foils for electron microscopy. Our Holey Carbon Films were the first perforated support foils with pre-defined hole size, shape and arrangement. By successively expanding our product range we can provide 25 different geometries of our QUANTIFOIL?support foils on various types of TEM grids. Customers from 30 countries also value our willingness to respond to special requirements and benefit from our experience in micro structuring.

Quantifoil

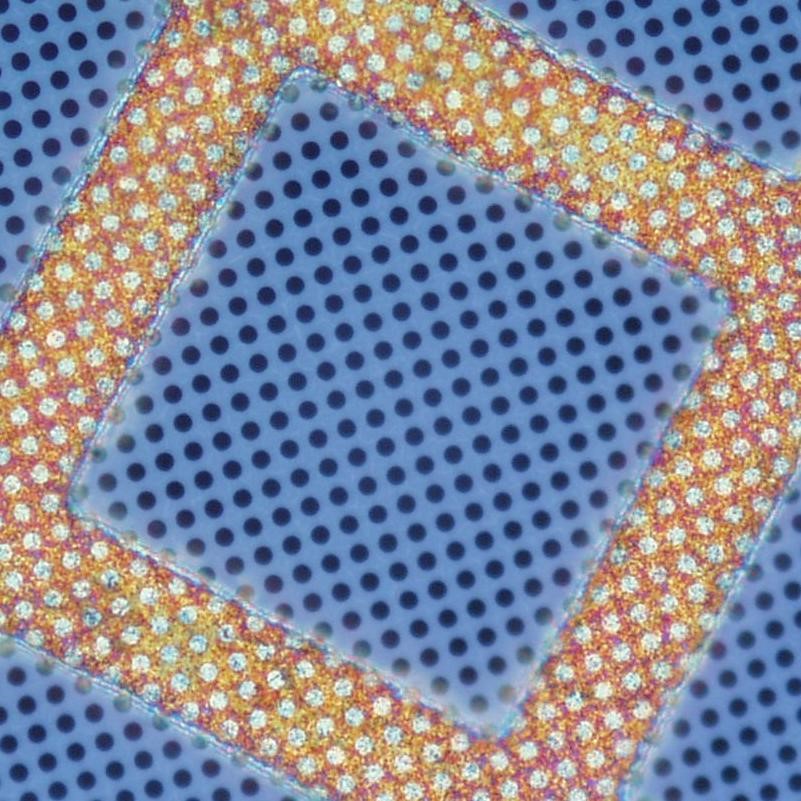

QUANTIFOIL? with 2 μm hole size and 2 μm period

To ensure the quality of our QUANTIFOIL? support foils and other carbon coated grids our technical staff is skilled and experienced at checking every support foil using our optical microscopes and several of every batch produced using our electron microscopes.
We supply directly to end users at Universities and Research Institutes worldwide, as well as through an established network of distributors.

Quantifoil Micro Tools was founded in 1999 in Jena and is a owner-led business focused on continuous improvement and sustainability. Since then Quantifoil has grown continuously and employs more than ten highly qualified employees today.

Quantifoil公司圖片

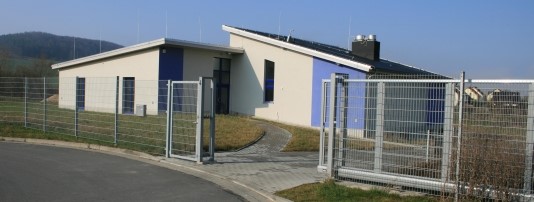

In 2012 we moved into our new facility in Gro?l?bichau near Jena to accomodate the growing business and to ensure the coming technical requirements.

新研產品：

UltrAuFoil?空心金膜

這些新研制的用于電子低溫顯微鏡的超穩定金載體將減少冷凍標本在成像過程中的運動。這提高了圖像對比度和質量，導致更好的三維重建與較少的數據。

UltrAuFoil?空心金膜

其它熱銷產品：

多孔碳支持膜

空心炭膜	簡介	應用領域
圓形	帶圓孔的主要用于cryo-EM。孔的圓度對于形成恒定厚度的冰層是有利的。	選擇的孔徑取決于所用的放大倍率，以及是否希望在圖像中包含支撐膜。
正方形	具有方孔和相對窄條的金屬片可用于電子顯微鏡以支撐薄的碳膜，而碳膜本身太脆弱，無法跨越網格正方形。	具有方孔的QUANTIFOIL?類型在一方面最大的開口面積和另一方面的機械穩定性之間實現了最佳選擇。
多點形	多點形多孔膜，其中，重復各種孔尺寸，形狀和布置的圖案。	除圓形孔外，該圖案還包括橢圓形的孔，這些橢圓形在高傾斜角度（約70°）時呈圓形。圓孔的直徑分別為1 μm，1.4 μm和2 μm。橢圓孔的尺寸為1 μm x 4 μm和2 μm x 8 μm（分別沿最短和最長的軸）。

碳涂層網格

在低溫成像過程中，傳統的碳支撐物會移動，特別是在輻照開始時。這種運動模糊了圖像，使得很難確定小分子和具有挑戰性的分子的結構。

經過改進的碳涂層網格能明顯優化這種缺陷，給客戶更好的使用體驗。

品名	簡介
碳	純碳薄膜的厚度取決于網目尺寸，范圍在10到20 nm之間。盡管碳層薄，但碳膜是完全平坦的。
福馬爾?/碳膜為Formvar?	Formvar?/碳膜為Formvar?涂層網格覆蓋一層薄的碳（標準碳厚度2-4納米，應要求更厚）。由于它們?cè)陔娮邮芯哂懈玫膶?dǎo)電和熱傳導性能，因此在電子束中比純Formvar更穩定。Formvar?。
Formvar?	TEM網格上最簡單的支撐膜是Formvar?涂層。它給用戶很高的靈活性，使他們的支持電鏡適應具體的需要。
Formvar?	Formvar?薄膜提供了一個萊西網狀結構，具有較高的開敞率?？椎拇笮〔顒e很大，而且桿非常薄。
經典Holey碳	經典的Holey碳薄膜有不同大小和形狀的孔。與萊西碳薄膜相比，其空曠面積百分比較低。由于孔洞的隨機排列和尺寸，萊西碳薄膜不太適合于現代電子顯微鏡方法，如自動數據采集。

特殊支撐箔和定制支撐箔

品名	簡介
QUANTIFOIL多孔自選薄膜	利用我們的QUANTIFOIL?，幾何形狀，但是，碳不符合您的喜好嗎？我們還提供塑料和材料，可以通過真空蒸發沉積。
QUANTIFOIL?多孔SiO2薄膜	除碳外，目前最受歡迎和已經確立的材料是SiO。
QUANTIFOIL?上面有一層超薄的連續碳	我們提供我們的QuANTIFOIL?頂部有一層超薄碳的多孔碳薄膜。最常用的厚度為2nm。如果你需要一個更穩定的碳層，你可能更喜歡5納米，甚至10納米厚。
QUANTIFOIL?特制	一種特殊的治療方法——QANTIFOIL?空心碳薄膜使它們具有更強的彈性。它們已經成功地被使用，例如用于高劑量斷層掃描工作。

參考文獻：

Using UltrAuFoils?, designed at MRC's Laboratory of Molecular Biology by Dr Christopher J Russo and Dr Lori A Passmore and produced by Quantifoil Micro Tools, specimen motion can be reduced significantly. (For details see: Ultrastable gold substrates for electron cryomicroscopy, Science, 2014, Vol. 346 no. 6215 pp. 1377-1380).
